前言

某天，我在使用 PS 时接触到一个提取色卡的插件。突然间很好奇这个插件是如何实现这个功能的呢？经过一番折腾，最终我成功地使用纯客户端技术实现了提取色卡的功能。

色卡提取如下图所示：

上图框选的部分正是色卡，是根据选择的图片实时分析计算得出的，色卡数据会随着图片编辑、修改而更新。

实现的简单 demo 效果如下：

通过【选择文件】选择本地的图片后，点击【提取主色调】会计算出图片中像素点占比最多的颜色值（即：**主色调**），并其显示出来。

点击【提取色卡】，则会分析图片中像素点占比排名靠前的多个颜色值（即：色卡），并将其显示出来。

在线预览地址：https://dominant-color.surge.sh/open in new window

主要思路

本次考虑采用 Go + WebAssembly + JS 实现这个功能，关键流程如下图：

WebAssembly 简介：

下文中简称为：Wasm，是 Go 部分编译输出的一个二进制模块，在 JS 环境中运行，Go 部分实现的功能最终是通过 Wasm 在浏览器中运行的。

JS 部分主要负责：

Wasm 实例的初始化
图片文件的选择、转换为 ArrayBuffer 传输给 Wasm 实例
回显 Wasm 计算得到的色值

Go 部分主要负责：

编译 Go 代码并输出 Wasm 模块
接收 JS 传递的 ArrayBuffer 数据
通过算法分析 ArrayBuffer 数据中色彩的权重信息
计算主色调值的字符串传递给 JS（提取主色调）
计算色卡颜色值的数组传递给 JS（提取色卡）

其中，关键逻辑的实现见下文分析。

关键步骤实现

1.File 转为 ArrayBuffer

使用 HTML5 的 FileReader APIopen in new window 读取 Input 控件选择的 File 文件对象为 ArrayBufferopen in new window 对象。

input 控件选择文件比较简单，其实现略过

转换方法封装如下：

function fileToArrayBuffer(file) {
  return new Promise((resolve, reject) => {
    const reader = new FileReader();
    reader.onload = () => {
      resolve(reader.result); // reader.result 就是 ArrayBuffer 对象
    };
    reader.onerror = reject;
    reader.readAsArrayBuffer(file);
  });
}

2.JS 的数据如何传递到 Wasm

前面读取 File 对象得到的是 JS 环境中的 ArrayBuffer 对象，是一个二进制对象和 Go 里面的字节数组 []byte 相对应。

对于 ArrayBuffer 这种体积较大的数据需要借助 WebAssembly.Memory()open in new window 进行传递，之前的文章介绍过 JS 与 Wasm 之间的数据传递open in new window，不再赘述。

传递 ArrayBuffer 过程原理概括为下图所示：

在 JS 环境将 ArrayBuffer 写入到 Memory 中，会得到写入时的偏移位置、ArrayBuffer 字节数量两个参数；在调用 Wasm 导出的方法时传入这两个参数，在 Wasm 中可以根据这两个参数从 Memory 中读取写入的 ArrayBuffer 数据。

这一过程，在 Go 里面已经有官方的封装—— syscall/jsopen in new window，我们直接按规范使用就可以。

// 在 JS 的 window 对象上添加名为 getDominantColor 的方法
js.Global().Set("getDominantColor", js.FuncOf(getDominantColor))

// args 参数对应 JS 中调用时传入的参数
func getDominantColor(this js.Value, args []js.Value) interface{} {
	// 相当于 JS 中执行：new Uint8Array(args[0])
	byteArray := js.Global().Get("Uint8Array").New(args[0])
	buffer := make([]byte, byteArray.Length())
	// 将 Unint8Array 转换为 []byte
	js.CopyBytesToGo(buffer, byteArray)
	// 省略其他代码...
}

在 Go 里面通过 js.Global().Get("Uint8Array") 将接收到的 ArrayBuffer 转为 Uint8Array ，然后 js.CopyBytesToGo 将 Uint8Array 拷贝为 Go 里面的字节数组 []byte。

在 JS 里面使用如下：

// 省略了 Wasm 实例初始化过程
window.getDominantColor(arrayBuffer)

3.Go 函数返回数组给 JS

JS 中调用原生 Wasm 导出的函数，得到的返回值只能是 i32 类型，相应地 Go 的 Wasm 函数返回值只能是 JS 的基本数据类型。

原生 Wasm 导出的函数是指：直接使用原始的 wat 文本描述语言编写的 Wasm 模块、或者经过 Go 等三方语言编译输出不带辅助函数的 Wasm 模块

数组不属于基础类型，没法直接当做函数返回值返回给 JS 环境，需要使用 js.Global() 调用 JS 环境的 Array 方法创建一个数组实例来返回。

示例代码如下：

func getColorPalette(this js.Value, args []js.Value) interface{} {
	// 省略其他代码...
	colors := dominantcolor.FindN(image, count)
	// 相当于在 JS 环境执行：let colorsArray = new Array(colors.length)
	// 得到的 colorsArray 就是 JS 中的数组
	colorsArray := js.Global().Get("Array").New((len(colors)))
	// 遍历 colors 切片，给 colorsArray 数组元素赋值
	for i, color := range colors {
		colorsArray.SetIndex(i, dominantcolor2.Hex(color))
	}
	// 返回 colorsArray 数组
	return colorsArray
}

4.k-均值算法分析图片像素

前面得到的字节数组 []byte，也就是图片的像素点数据的集合，那如何计算图片中占比较多的颜色值？

对像素点集合包含的所有颜色值进行排序，取出排序靠前的几个颜色值作为色卡值，这样可行吗？

这种方案显然是不准确的，如果图片中的颜色值不存在渐变过度，只是简单的几个大色块是可行的。

这种简单的色块图片可以识别

但是，一般的图片都存在人眼无法分辨的渐变过渡色，比如：

这种带有渐变色的图片就识别不了

例如：这里非常接近的两个红色人眼应该看做一个颜色，但是上面说的识别算法却只能当做两个颜色。

因此，我们需要将某一个范围之内的颜色算作一个颜色再去排序，而这就是 k-均值算法 的作用了。

算法简介

k-均值算法是一种常用的聚类算法，用于将数据集划分为 k 个不同的簇。它的主要思想是通过计算数据点之间的距离，将数据点划分到距离最近的簇中心。

算法步骤如下：

随机选择 k 个数据点作为初始的簇中心。
对于每个数据点，计算其与各个簇中心的距离，并将其划分到距离最近的簇中心所在的簇。
更新每个簇的中心点，即将簇中所有数据点的均值作为新的簇中心。
重复步骤 2 和 3，直到簇中心不再发生变化或达到预定的迭代次数。

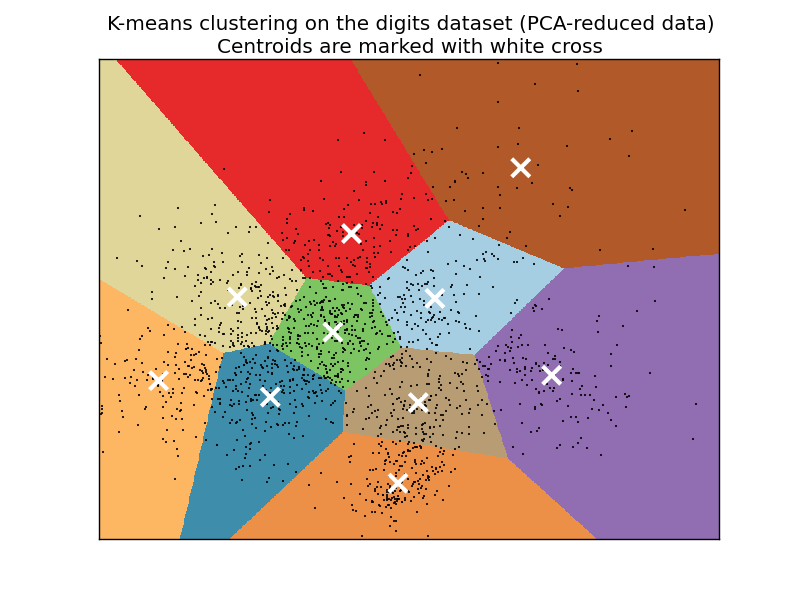

k-均值算法示意图

如何使用

使用 k-均值算法 将图片的像素点分类聚合成不同簇，每一个簇中心代表着图片中占比较大的一个色值。

我在 github 找到了一个 Go 语言比较可靠的实现：dominantcoloropen in new window，使用方法如下：

// buffer 就是前面得到的 []byte
// 将 []byte 转为 Image
image, err := ConvertBytesToImage(buffer)
// 使用 dominantcolor 提供的 Find 方法查找图片主色调
color := dominantcolor.Find(image)
// 使用 dominantcolor 提供的 FindN 方法查找色卡
colors := dominantcolor2.FindN(image, count)
// 将 RGA 结构转为字符形式，例如：#AA33FF
colorStr := dominantcolor.Hex(color)
// 省略将 colors 转换数组返回给 JS 的逻辑

综上，我们就实现了图片主色调、色卡提取的所有关键功能，完整代码如下：

package main

import (
	"bytes"
	"image"
	"image/jpeg"
	"syscall/js"

	"github.com/johniexu/dominantcolor"
)

// 将[]byte转换为图像
func ConvertBytesToImage(data []byte) (image.Image, error) {
	img, err := jpeg.Decode(bytes.NewReader(data))
	if err != nil {
		return nil, err
	}
	return img, nil
}

// 提取主色调
func getDominantColor(this js.Value, args []js.Value) interface{} {
	// 将ArrayBuffer转换为字节数组
	byteArray := js.Global().Get("Uint8Array").New(args[0])
	buffer := make([]byte, byteArray.Length())
	js.CopyBytesToGo(buffer, byteArray)
	image, err := ConvertBytesToImage(buffer)
	if err != nil {
		println(err.Error())
		return nil
	}
	color := dominantcolor.Find(image)
	colorStr := dominantcolor.Hex(color)
	println("success")
	return colorStr
}

// 提取色卡
func getColorPalette(this js.Value, args []js.Value) interface{} {
	println("doing")
	// 将ArrayBuffer转换为字节数组
	byteArray := js.Global().Get("Uint8Array").New(args[0])
	count := args[1].Int()
	buffer := make([]byte, byteArray.Length())
	js.CopyBytesToGo(buffer, byteArray)
	image, err := ConvertBytesToImage(buffer)
	if err != nil {
		println(err.Error())
		return nil
	}
	colors := dominantcolor2.FindN(image, count)
	colorsArray := js.Global().Get("Array").New((len(colors)))

	for i, color := range colors {
		colorsArray.SetIndex(i, dominantcolor2.Hex(color))
	}
	println("success")
	return colorsArray
}

func main() {
	js.Global().Set("getDominantColor", js.FuncOf(getDominantColor))
	js.Global().Set("getColorPalette", js.FuncOf(getColorPalette))
	// 确保 main 方法中挂载到 window 对象上的方法可以正常执行
	select {}
}

编译输出 Wasm

编译上面代码只需执行下面命令即可，需要注意的是本机安装的 Go 需要使用比较新的支持 Wasm 编译目标的版本。

编译生成 Wasm 之后在浏览器等 JS 环境运行 Wasm 时不需要安装 Go 开发环境

我本机 Go 的版本：

编译为 Wasm 二进制文件命令：

GOOS=js GOARCH=wasm go build -o ./build/dominant_color.wasm ./wasm

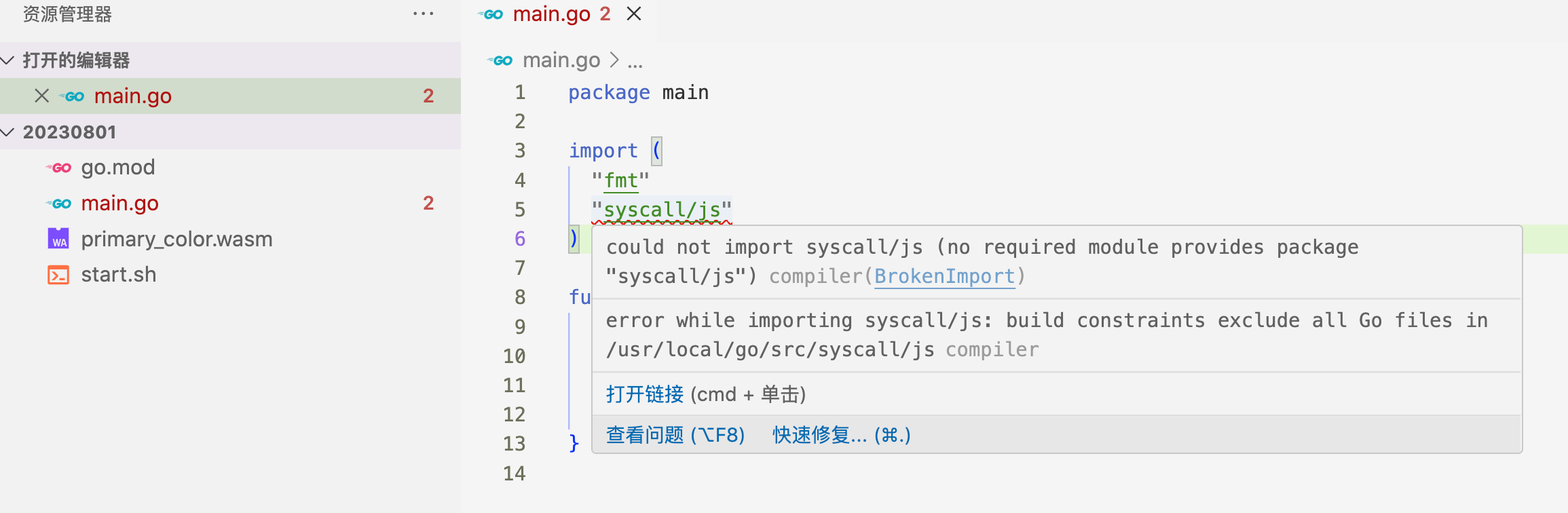

另外，如果使用 VS Code 开发这个 Go 项目，可能会遇到如下报错：

这是因为 VS Code 安装的 Go 的插件默认的 GOOS、GOARCH 与上述编译命令的设置不一致。

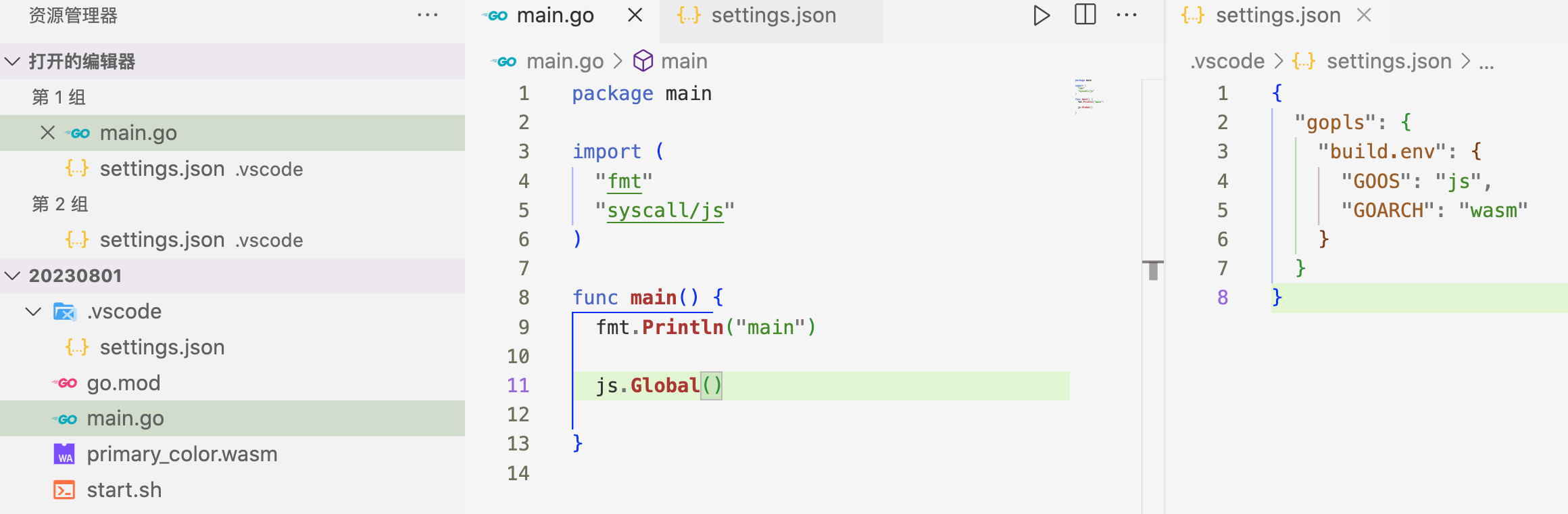

解决方法为：增加 VS Code 配置文件告知插件项目的 GOOS、GOARCH

JS 环境使用 Wasm 模块

加载上面编译得到的 dominant_color.wasm 文件

if (!WebAssembly.instantiateStreaming) { // polyfill
    WebAssembly.instantiateStreaming = async (resp, importObject) => {
        const source = await (await resp).arrayBuffer();
        return await WebAssembly.instantiate(source, importObject);
    };
}
// Go 来自于 html 中通过 script 加载的 wasm_exec.js 文件
const go = new Go();
WebAssembly.instantiateStreaming(fetch("./dominant_color.wasm"), go.importObject).then((result) => {
  // go.run 相当于执行 Go 里面的入口函数 main，
  // 执行完成后会在 window 上挂载方法：getDominantColor
  return go.run(result.instance);
}).then(() => {
  toggleLoading(false)
}).catch(e => {
  console.log(e)
  window.alert("出错了，请检查控制台")
  toggleLoading(false)
});

上面 const go = new Go(); 里面的 Go 来自于 wasm_exec.js 文件，这是从 Go 开发环境安装目录下拷贝出来的一个文件，它是初始化 Wasm 运行时环境的胶水代码，目前使用 Go 开发 Wasm 是必须的。

待加载完成后执行 window.getDominantColor 可以获取图片的主色调，调用 window.getColorPalette 可以获取图片的色卡数据

function fileToArrayBuffer(file) {
  return new Promise((resolve, reject) => {
    const reader = new FileReader();
    reader.onload = () => {
      resolve(reader.result);
    };
    reader.onerror = reject;
    reader.readAsArrayBuffer(file);
  });
}
// file 是用户选择的图片文件
const arrayBuffer = await fileToArrayBuffer(file);
// 调用 Wasm 挂载到 window 上的 getDominantColor
const color = window.getDominantColor(arrayBuffer);

至此，获取单张图片的主色调、色卡功能已实现，完整的代码可以在这里查看：https://github.com/JohnieXu/demo/tree/20230819/dominantcolor_demoopen in new window。

效果对比

文中 demo 提取的色卡和我使用 PS 插件提取的色卡对比如下：

Demo 提取色卡

PS 插件提取色卡

可见，两者提取到的颜色值还是很接近的。

一些想法

1.打包成通用包

本文使用 Go 项目打包成了一个独立的二进制的 Wasm 文件，任何有 Wasm 运行时环境的平台都可以使用，因此理论上这个功能可以完全做成一个绝对通用模块。

目前了解到支持 Wasm 运行时环境的平台有：Node.js、Electron、微信小程序、JVM。

2.移植到微信小程序

微信小程序也支持 Wasm 运行了，那么本 demo 中的提取主色调、提取色卡功能可以尝试移植到微信小程序中。

3.扩展更多功能

通过 Go 开发 Wasm 可以将很多已有 Go 项目的库编译打包成其他环境可运行的 Wasm，因此可以借此实现一些 Web 环境不擅长的功能，例如：图片处理、视频处理、文件加密等。

目前正在尝试这些：

Go 的图片处理相关方法扩展到 Web 环境
Go 的加密算法扩展到 Web 环境

4.兼容性处理

文中的实现方式是依赖于 Wasm 环境的，目前来看还是有有一些兼容性问题。生产环境需使用要使用纯 JS 实现的方案来做兼容性处理。

兼容性见下图：

目前在安卓上最新版微信也支持：

微信浏览器使用正常

iOS 和电脑版微信没有试过，大家感兴趣可以尝试一下看是否支持

总结

本文使用 Go 打包输出了一份 Wasm 二进制文件，前端只需要初始化 Wasm 实例调用其挂载到 window 对象上的方法即可，不需要服务端提供任何接口、也不需要部署 Go 程序，所以算作纯前端实现。

另外文中 demo 例子采用了 WebAssembly 技术，也算是对 WebAssembly 技术在前端场景的使用补充了一个案例。

经过这个色卡提取功能的开发，我也深刻体会到 WebAssembly 在通用性、性能、移植现有项目方面真的是大有可为。我后续还会继续研究这项技术，欢迎大家跟进😊😊。
